Panasonic коммерциализирует «Активный оптический разъем V серии Однонаправленный 2-х канальный» для высокоскоростной передачи

9 сентября 2016

Новый «Активный оптический разъем V серии Однонаправленный 2-х канальный» от Panasonic поддерживает высокоскоростную передачу больших данных со скоростью до 16 Гбит/с.

Осака, Япония — Корпорация Panasonic объявила сегодня, что она разработала «Активный оптический разъем [1] Серии V однонаправленный 2 к», подходящий для интеграции в устройства, осуществляющие высокоскоростную оптическую передачу больших объемов данных. Panasonic начнет принимать заказы с 1 октября 2016 года.
Постоянно увеличивающаяся производительность медицинских приборов, измерительных приборов, промышленного оборудования и промышленных принтеров потребовала высокоскоростной передачи больших данных между блоками и модулями внутри таких устройств. Это необходимо для обеспечения высокоскоростной обработки данных, такой как обработка изображений высокой четкости. Перспективным подходом к выполнению этого требования является оптическая передача данных, так как она менее чувствительна к электромагнитным помехам, по сравнению с электрической передачей данных, и вносит незначительное ухудшение сигнала. В частности, оптическая передача является эффективным средством передачи данных в промышленных устройствах и другом оборудовании, используемых в жестких условиях с высоким уровнем электромагнитных помех. Она также обеспечивает электрическую изоляцию между платами и модулями, что весьма полезно, например, в медицинском оборудовании, которое входит в контакт с человеческими телами и чувствительными измерительными приборами. Будущая потребность в высокоскоростной передаче данных большего объема, в частности, ожидается, для медицинского оборудования и принтеров, которым необходимо будет обрабатывать 4K и 8K изображения. В то время как Panasonic уже имеет двунаправленный 1-канальный активный оптический соединитель, компания запустит новый однонаправленный 2-х канальный продукт, который обеспечивает высокоскоростную передачу больших данных со скоростью до 16 Гбит/с.
Характеристики «Active Optical Connector V series Uni-directional 2ch» от Panasonic:
1. Достижение высокоскоростной передачи больших данных с однонаправленным типом 2-х канального соединителя
Скорость широкополосной передачи: 20 Мбит/с до 16 Гбит/с (8 Гбит/канал)
Обеспечивает передачу со скоростью до 16 Гбит/с
(Обычные продукты компании Panasonic *: 20 Мбит/с до 6 Гбит/с)

2. Реализация компактного устройства, оснащенного встроенной функцией оптического/ электрического преобразования в подключаемых секциях

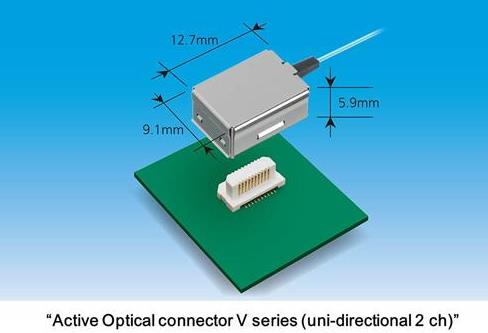

Размеры: 9.1 (L) × 12,7 (W) × 6,5 мм (H) [сопряженные вилка и розетка] (Обычные продукты компании Panasonic *: Эквивалент)

3. Снижение уровня шума для высокоскоростных сигналов и электрическая изоляция
* Обычные продукты компании Panasonic *: активный оптический разъем (двунаправленный 1-канальный)

Подходящие области применения:
Подключение сигналов между блоками, модулями и платами в пределах оборудования, такого как медицинское оборудование, промышленные принтеры, измерительные приборы, камеры безопасности, роботов и промышленных устройств (например: Связь между основной платой управления и платой обработки изображений).

Примечания:
Этот продукт будет выставлен на InterOpto 2016 с 14 по 16 сентября в Pacifico Yokohama и на CEATEC JAPAN 2016 с 4 по 7 октября в Makuhari Messe в Японии.

[Технологии Panasonic] 1. Достижение высокоскоростной передачи больших данных с однонаправленным типом 2-х канального соединителя

Обеспечивается высокоскоростная передача больших данных по оптическому каналу, чем достигается, по сравнению с обычной электрической передачей данных, экономия проволоки. Ее приложения становятся все шире, от коммуникационной инфраструктуры до связи между устройствами и, даже дальше, до внутренних соединений в устройствах, таких, как связь между платами и модулями. В частности, ожидается, что медицинское оборудование и принтеры в будущем работать с изображениями более высокой четкости 4K и 8K, что требует высокоскоростной передачи данных большего размера. Компанией Panasonic освоен однонаправленный 2-х канальный разъем с кремниевой ступенчатой структурой [2], включающий в себя схему оптоэлектронного преобразования и волоконный световод, смонтированные на кремниевых подложках с использованием уникальной технологии изготовления микроструктур компании Panasonic, благодаря чему достигается многоканальная интеграция. Кроме того, для этого нового продукта мы подавили деградацию сигнала за счет улучшения высокочастотной схемотехники в разъемах. Продукт поддерживает широкополосную оптическую передачу со скоростью от 20 Мбит/с до 8 Гбит/с на канал, что делает возможной высокоскоростную передачу больших данных со скоростью до 16 Гбит/с. Это будет способствовать достижению более высокой четкости и высокоскоростной обработке изображений с медицинского оборудования, а также сокращению времени осмотра с помощью измерительных приборов. Добавление этого продукта, который обеспечивает более высокую скорость и больший объем передачи, к линейке Panasonic, которая уже включает в себя двунаправленные 1-канальные продукты, обеспечит клиентам более широкие возможности для выбора.
2. Реализация компактного устройства, оснащенного встроенным электрооптическим преобразованием в разъеме
Многоканальная передача вызвала проблемы с размерами устройства: Предотвращение влияния соседних оптических каналов (т.е. перекрестные помехи) требует определенного расстояния и особой структуры между каналами. В этом продукте, оснащенном функцией встроенного электрооптического преобразования в секции разъема, реализован компактный размер устройства за счет использования ступенчатой кремниевой структуры, которая вносит малые оптические потери на пути оптической передачи и оказывает незначительное влияние на соседние каналы. Это устранило необходимость разнесения и создания структуры между разными каналами, что обеспечивает интеграцию с малыми подложками и модулями.
3. Содействие снижению уровня шума для высокоскоростных сигналов и гальваническая развязка
С увеличением скорости электрическая передача данных становится все более восприимчивой к электромагнитным помехам, что требует больше деталей и трудозатрат для уменьшения электромагнитных помех. С другой стороны, в то время как оптическая передача вносит мало шумов в волоконно-оптическую часть устройства и устраняет необходимость уменьшения электромагнитных помех, его схема оптоэлектронного преобразования в некоторых случаях чувствительна к шуму. Этот продукт обеспечивает помехоустойчивые возможности даже при высокоскоростной передаче в 16 Гбит/с за счет использования металлической крышки на секции разъема, что превосходит другие возможности подавления шума. Кроме того, измерительные приборы, которые обрабатывают высокие напряжения, требуют устройств для гальванической развязки между цепями высокого напряжения и схемами обработки сигналов для защиты приборов во время электрической передачи данных. Данный продукт, который преобразует электрический сигнал в оптический сигнал и обеспечивает как развязку, так и высокоскоростную передачу данных со скоростью 16 Гбит/с, хорошо подходит для передачи данных от медицинских устройств, которые контактируют с человеческими телами.
[Объяснение терминов] [1] Активный оптический соединитель (Active Optical connector)
Прибор с интегрированным волоконным световодом, с функцией электрооптического преобразования в каждой секции волоконно-оптического разъема
[2] Кремниевая ступенчатая структура (Silicon bench structure)
Структура с электрооптическим преобразованием и оптическим волокном, оптимально установленным на небольших подложках кремния с использованием технологии микроструктур, разработанной Panasonic.
